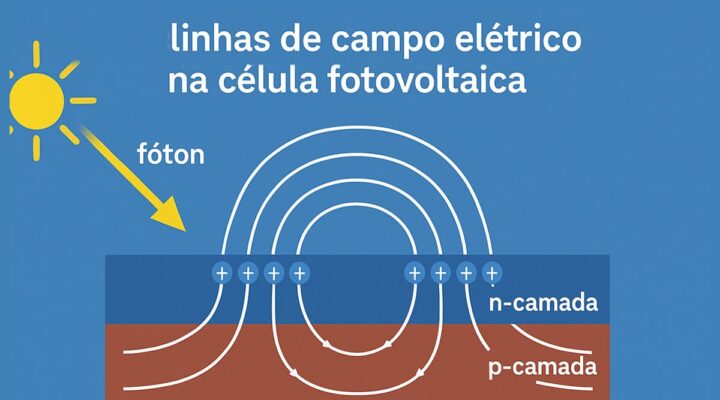

As linhas de campo elétrico na célula fotovoltaica, representam, de forma didática, as trajetórias pelas quais a força elétrica, atua dentro do dispositivo, orientando os elétrons e lacunas, depois que a luz gera pares de cargas.
Visualizar esse “mapa de forças”, ajuda a entender por que algumas arquiteturas de célula, convertem mais fótons em corrente útil do que outras.
Quando as linhas são uniformes, bem distribuídas e orientadas do semicondutor tipo-n para o tipo-p (ou vice-versa, dependendo da tecnologia), os portadores minoritários percorrem trajetos curtos, até os contatos metálicos, minimizando recombinações.
Já distorções ou regiões neutras mal projetadas, aumentam as perdas ôhmicas e reduzem a tensão de circuito aberto. Por isso, dominar o conceito de campo elétrico interno, é essencial para engenheiros que buscam células com maior eficiência, menor degradação e custos competitivos.
Origem do campo elétrico em junções p-n
Quando semicondutores dopados p e n entram em contato, ocorre:
- Difusão de portadores elétrons do lado n, migram para o lado p; lacunas fazem o caminho inverso.
- Formação da região de depleção, íons fixos deixam uma zona quase sem portadores livres.
- Equilíbrio eletrostático, a diferença de potencial gera linhas de campo, apontando do lado positivo (íons dopantes aceitadores) para o negativo (íons doadores).
Esse campo embutido, cria a barreira de potencial que separa os portadores, assim que a luz incide, constituindo o “motor” de extração de corrente contínua.
Distribuição das linhas dentro da célula
a) Células de silício cristalino (PERC, TOPCon)
- Campo mais intenso perto da junção e da passivação traseira;
- Linhas praticamente verticais, favorecendo coleta em trilhas frontais de prata.
b) Células heteroestruturadas (HJT, perovskita/silício tandem)
- Duas junções em série criam campos sobrepostos;
- Revestimentos TCO transparentes distribuem o campo lateralmente, reduzindo sombreamento metálico.
c) Células de filme fino (CIGS, CdTe)
- Camadas finas geram campos fortes mas curtos;
- Linhas atravessam poucos micrômetros, até o contato de molibdênio ou ITO, minimizando perdas de volume.
Fatores que distorcem o campo
- Impurezas metálicas (Fe, Cu), introduzem níveis de recombinação que “curvam” as linhas;
- Desigualdade de dopagem, causa bolsões de campo fraco, favorecendo recombinação;
- Defeitos cristalinos como contornos de grão desviam trajetórias, aumentando caminho percorrido;
- Sombreamento parcial, altera localmente a tensão, gerando campos opostos em regiões isoladas.
Técnicas para otimizar o campo elétrico
- Passivação de superfície com SiO₂/Al₂O₃, reduz estados de armadilha e aumenta uniformidade do campo;
- Dopagem gradual (grade): transições suaves evitam picos de campo, que causam tunelamento e degradação;
- Camadas de campo traseiro (BSF), refletem portadores de volta à junção ativa;
- Implantação iônica direcionada, cria perfis precisos sem difusão térmica extensa.
Métodos de visualização e medição
- Microscopia de varredura por capacitância (SCM), mapeia gradientes de campo em escala nanométrica;
- Kelvin Probe Force Microscopy (KPFM) avalia potencial de superfície, inferindo linhas de campo;
- Fotoluminescência resolvida espacialmente, revela regiões de recombinação associadas a campos fracos;
- Transient Ion Drift (TID), mede a distribuição de campo em perovskitas, onde íons móveis podem alterá-lo dinamicamente.
Impacto na eficiência e na confiabilidade
| Aspecto | Campo otimizado | Campo deficiente |
|---|---|---|
| Tensão de circuito aberto (Voc) | ↑ devido a menor recombinação | ↓ por perdas na junção |
| Corrente de curto-circuito (Isc) | ↑ pela coleta rápida | ↓ por trajetos longos |
| Fator de preenchimento | Alto, curvas IV sem “joelho” | Baixo, resistência série elevada |
| Degradação a luz (LID) / PID | Mitigada | Acelerada |
Tendências de pesquisa
- Campos elétricos ferroeletroativos: camadas de óxidos que geram campo interno autossustentado;
- Integração de contatos seletivos de carga, baseados em óxidos Nin ou SnOx, para moldar linhas de campo sem dopagem pesada;
- Simulações multiescala IA-assistidas que otimizam dopagem, espessura e textura em poucas iterações de laboratório.
Conclusão
As linhas de campo elétrico na célula fotovoltaica, são a infraestrutura invisível que direciona elétrons, e lacunas do ponto de geração até os contatos, transformando a luz em eletricidade aproveitável.
Ao entender sua origem, sua distribuição e as técnicas de controle, pesquisadores e projetistas, podem criar dispositivos mais eficientes, estáveis e baratos, impulsionando a transição energética global.
