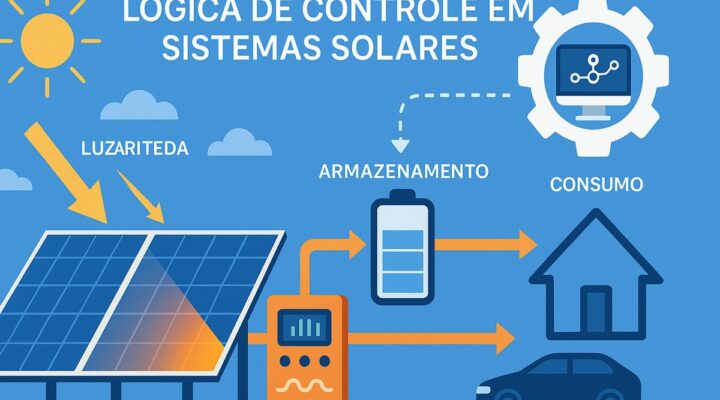

A lógica de controle em sistemas solares fotovoltaicos, é o “cérebro digital” que decide, em tempo real, como a energia gerada pelos painéis, deve ser convertida, armazenada e distribuída.
Ela reúne algoritmos, sensores e atuadores responsáveis por otimizar, o funcionamento de inversores, carregadores de bateria e dispositivos de proteção.
Sem essa inteligência embarcada, o sistema não conseguiria responder a variações de irradiância, quedas de rede ou mudanças na demanda do consumidor, colocando em risco, tanto o rendimento elétrico quanto a segurança da instalação.
Por isso, dominar os conceitos de lógica de controle, é fundamental para projetistas, integradores e operadores, que desejam extrair o máximo de kWh, com o menor desgaste possível dos equipamentos.
Além de assegurar a eficiência, a lógica de controle, interliga-se a padrões de qualidade de energia, requisitos de concessionárias e até metas de sustentabilidade.
Tecnologias modernas integram protocolos de comunicação (Modbus, CAN, Wi-Fi) que permitem monitoramento remoto e comandos automáticos, baseados em dados meteorológicos, previsões de carga ou preços de mercado.
Nesse cenário, entender como cada camada de controle se encaixa, do nível de célula até o banco de baterias e a rede pública, torna-se um diferencial competitivo para quem atua no setor solar.
O que é camadas da lógica de controle
a) Controle de rastreamento do ponto de máxima potência (MPPT)
O primeiro elo da cadeia regula a relação corrente-tensão dos módulos, para que eles operem no ponto de maior geração. A lógica:
- Varre continuamente o IV-curve do painel;
- Ajusta a tensão de entrada do conversor DC-DC;
- Compensa efeitos de sombreamento parcial.
b) Controle de conversão CA/CC
Nos inversores, algoritmos de modulação por largura de pulso (PWM) ou vetorial (SVPWM) determinam:
- Forma de onda senoidal com baixa distorção harmônica;
- Fator de potência ajustável conforme exigência da concessionária;
- Proteções anti-ilhamento para desconectar em falhas de rede.
c) Gerenciamento de armazenamento
Em sistemas híbridos ou off-grid, a lógica supervisiona baterias:
- Balanciamento de células para evitar sobrecarga;
- Ciclagem otimizada baseada em profundidade de descarga (DoD);
- Comutação rápida entre modos “grid-tied”, “backup” e “autoconsumo”.
Estratégias de controle avançadas
Controle preditivo de modelo (MPC):
Utiliza modelos matemáticos da planta, para antecipar estados futuros e aplicar ações ideais, reduzindo perdas de comutação, e melhorando a vida útil de componentes.
Controle adaptativo:
Ajusta ganhos automaticamente, quando detecta degradação dos painéis ou variações de temperatura, mantendo a eficiência próximo do nominal.
Lógica fuzzy e inteligência artificial:
Emprega regras linguísticas, (“se tensão cai e irradiância aumenta, então subir PWM”), ou redes neurais treinadas com big data, para decidir ações em cenários complexos, como micro-redes com múltiplas fontes.
Estratégias de controle avançadas
Controle preditivo de modelo (MPC):
Utiliza modelos matemáticos da planta, para antecipar estados futuros, e aplicar ações ideais, reduzindo perdas de comutação, e melhorando a vida útil de componentes.
Controle adaptativo:
Ajusta ganhos automaticamente, quando detecta degradação dos painéis ou variações de temperatura, mantendo a eficiência próximo do nominal.
Lógica fuzzy e inteligência artificial:
Emprega regras linguísticas, (“se tensão cai e irradiância aumenta, então subir PWM”), ou redes neurais treinadas com big data, para decidir ações em cenários complexos, como micro-redes com múltiplas fontes.
Comunicação e protocolos
Para que a lógica de controle atue de forma integrada, precisam coexistir canais de troca de dados:
- Modbus RTU/TCP: padrão industrial para inversores e CLPs;
- CAN-bus: preferido em ônibus de baterias de lítio por robustez;
- MQTT ou HTTP: conexão com plataformas em nuvem para SCADA e apps móveis.
A interoperabilidade garante monitoramento 24/7, alarmes em tempo real e atualização de firmware over-the-air, reduzindo visitas de manutenção.
Critérios de projeto e boas práticas
- Definir hierarquia de prioridades (autoconsumo, backup, venda de excedente);
- Dimensionar buffers de segurança na lógica para evitar “oscilações caça-ponto”;
- Implementar watchdogs que reiniciem controladores em caso de falha;
- Registrar logs detalhados para auditoria e análise de falhas.
Desafios e tendências
| Desafio | Solução emergente |
|---|---|
| Integração com redes cada vez mais inteligentes | Inversores com padrão IEEE 1547-2018, capazes de serviços ancilares |
| Cibersegurança | Criptografia TLS e autenticação por certificados nos gateways |
| Variabilidade climática | Previsão meteorológica via IA alimentando controle preditivo |
| Complexidade crescente | Plataformas de código aberto (OpenEMS, Home Assistant) simplificando customização |
Benefícios de uma lógica de controle bem projetada
- Aumento de até 10 % no rendimento anual, graças a MPPT rápido;
- Extensão da vida útil das baterias, em 30-40 % com ciclagem inteligente;
- Redução de picos de demanda, que diminui faturas de energia;
- Resposta rápida a falhas, elevando a disponibilidade do sistema para > 99 %.
Conclusão
A lógica de controle em sistemas solares fotovoltaicos, reúne algoritmos que convertem, armazenam e distribuem energia de maneira inteligente, garantindo o máximo retorno financeiro e confiabilidade.
Ao projetar ou operar um sistema, investir em controladores robustos, protocolos de comunicação abertos e técnicas avançadas, como controle preditivo e IA, transforma painéis estáticos em usinas dinâmicas, capazes de dialogar com a rede elétrica do futuro.
